Avantages du produit
1) Deux méthodes de gravure : broche et module laser.
2) Fonction de fin de course de l'axe X/Y/Z : une fois le fin de course installé, lorsque l'axe XYZ dépasse la plage de la machine de gravure, le fin de course déclenchera l'arrêt automatique de la machine.
3) Bouton d'arrêt d'urgence : Cette fonction peut être utilisée lorsqu'un arrêt d'urgence est requis pendant le travail, ce qui rend la machine de gravure plus sûre et plus pratique.
4) Le contrôle du signal PWM/TTL est disponible et la puissance est réglable de 0 à 100 % !
5) Entraîné par un moteur pas à pas importé intégré avec protection contre les courts-circuits.
6) Il utilise un ventilateur pour forcer le refroidissement.
7) Fonction d'identification hors ligne : vous pouvez insérer le module hors ligne et l'ordinateur en même temps, et le hors ligne identifiera automatiquement s'il y a un contrôle par ordinateur.
8) L'isolation du coupleur optique est ajoutée à l'entraînement de la broche, de sorte que la carte de commande génère moins de chaleur et que la régulation de la vitesse de la broche est plus linéaire et plus sûre.
Spécifications
• Châssis machine : tout métal (alliage d'aluminium, cuivre, inox)
• Logiciel : systèmes de contrôle GRBL 1.1.7
• Système pris en charge : Windows XP / Win 7 / Win 8 / Win 10
• Alimentation : 110-240 V CA
• Zone de gravure effective : 300 x 180 x 45 mm
• Taille du cadre : 420 x 355 x 280 mm
• Broche : moteur 775, 24 V, 120 W, 10 000 tr/min
• Moteur pas à pas : 1,3 A, 12 V, couple de 0,25 Nm (2,2 po lb).
• Forets : 5 forets de toupie, pointe de 0,1 mm, 30 degrés, diamètre de 3,175 mm
• Pinces : 4 pièces, maintiennent l'épaisseur de 0 à 30 mm, taille : 50 x 20 x 3 (longueur x largeur x épaisseur), la largeur de la fente intérieure est de 6 mm
• Contrôle hors ligne : télécommande GRBL
Carte contrôleur GRBL
• Connexion : USB (USB-CH340)
• Logiciel : contrôleur GRBL, UniversalGcodeSender
• Tension d'entrée : 24 VCC
• Puce principale : atmel 328P (Arduino nano)
• Puce d'entraînement de broche : MOSFET (recommandation 24 V, courant inférieur à 10 A)
• Vitesse PWM de la broche : prise en charge
• Prise en charge du moteur pas à pas : 12 V, un courant < 2 A est recommandé
• Interface d'alimentation : interface CC de 5,5 à 2,5 mm
• Prise en charge du module 3 broches : prise en charge du module 0,5 W-20 W
• Fichier de support : G-code (.nc/.txt/.tape/.gcode)
Broche 775
• Paramètres de broche : moteur de broche 775 (12-36 V) 24 V : 10 000 r/min
• Diamètre du trou de montage : trou de vis M4 ; Pas de trou de montage : environ 29 mm
• Diamètre arbre moteur : 15 mm ; Diamètre du moteur
• Paramètres de la pince de forage : ER11-3,175 mm (peut être remplacé de 0 à 7 mm)
• Logiciel de contrôle : contrôle grbl (bougie)
• Fichiers de support : G-code (.nc/.txt/.tape/.gcode...)
• Précision de traitement : environ 0,2 mm
• Matériau usinable : bois, plastique, PCB, PVC, fibre de carbone, acrylique, panneau de densité, etc.
• Alimentation : adaptateur secteur DC 24 V 5,6 A (tension d'entrée 110-240 VAC)
Contrôle hors ligne GRBL
• Prend en charge la carte SD et la carte TF en même temps, capacité standard 1G.
• Avec ce module de contrôleur hors ligne, vous pouvez contrôler directement le routeur CNC sans le connecter à votre ordinateur.
• Après avoir inséré le fichier dans la carte SD, le fichier de gravure peut être directement identifié. Vous pouvez également utiliser le câble micro USB pour connecter la carte contrôleur manuel hors ligne à votre ordinateur et enregistrer le fichier directement.
• Contrôle manuel : ajustez manuellement l'emplacement de l'axe XYZ comme point de départ de la gravure, ouvrez ou fermez manuellement la broche, ouvrez ou fermez manuellement le ventilateur de refroidissement.
• Gravure de fichier : une fois que le contrôleur hors ligne a enregistré un fichier, il peut connecter la carte de contrôle GRBL et traiter la gravure. Pas besoin de connecter l'ordinateur PC.
• Enregistrer le fichier : une fois que le contrôleur hors ligne se connecte au PC, il sera reconnu comme USB afin que vous puissiez accéder directement au fichier de gravure.
Module contrôleur hors ligne :
Sans module de contrôleur hors ligne : vous devez connecter la machine de gravure laser à l'ordinateur pour fonctionner.
Avec un module de contrôleur hors ligne : la machine de gravure laser peut fonctionner directement. Pas besoin de se connecter à un ordinateur.

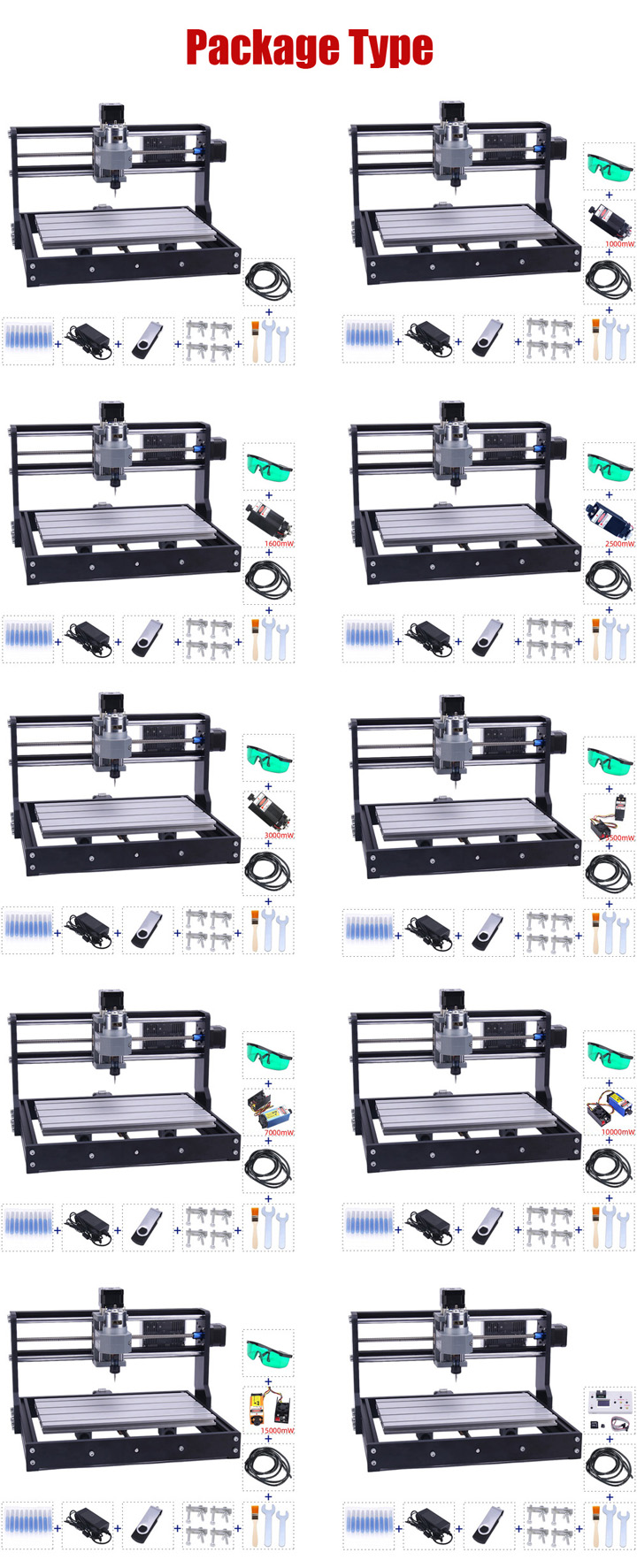

Contenu du colis
• 1 x Machine de gravure laser CNC bricolage
• 1 x Carte mère
• 1 x Câble USB
• 1 x Bloc d'alimentation 24V5A
• 1 x Tige d'extension avec pince ER11 3,175 mm
• 4 x Pinces à plaque
• 1 x Module laser (en option)
• 1 x Module de contrôle hors ligne (en option)
• 5 x Mèches de routeur CNC
• 7 x Clés
• 4 x Pieds en caoutchouc
• N x Vis et écrous
• 1 x Disque U (logiciel gratuit, manuel d'utilisation, vidéo d'apprentissage)
• 1 x Manuel d'utilisation
